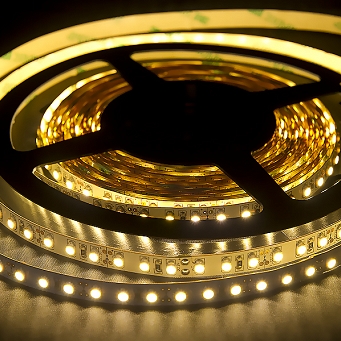

W tej kategorii znajdziecie Państwo elastyczne taśmy/paski LED na diodach SMD, najwyższej jakości na rynku polskim a m. in.:

Taśmy LED: ECONO, REGULAR, PROFESSIONAL, DELUX.

Każda taśma LED 12V / 24V do zaświecenia potrzebuje zasilacza LED12V / 24V, z którym musimy ją połączyć odpowiednimi przewodami. Możemy wykonać to sami, jeśli posiadamy czas i odpowiednie umiejętności lub zlecić to doświadczonej firmie. Jeśli jednak decydujesz się na samodzielne zmierzenie się z LED’ami warto dowiedzieć się, jak połączyć jednokolorowe taśmy LED z zasilaczem, aby nasze oświetlenie LED działało poprawnie. Przeczytaj instrukcję i dowiedz się o często popełnianych błędach.

Zatem
• lutowanie diod oraz taśm LED powinno odbywać się przy wyłączonym zasilaniu (od strony 230 V AC) • temperatura grota powinna się mieścić między 320 a 380º • wystarczy standardowa lutownica transformatorowa • należy pamiętać, aby do odpowiedniej długości taśmy dobrać odpowiedniej mocy zasilacz LED (z około 15% zapasem) • robić przerwy między lutowaniem sąsiednich punktów na ostygnięcie • dodatkowe odprowadzanie ciepła od diod za pomocą specjalnych narzędzi stosowanie topników chemicznych ułatwia lutowanie (np. RF800) • jeśli taśmy LED wklejamy do profili aluminiowych lub na inne metalowe podłoże to łatwiej lutować przed jej wklejeniem Połączenie taśmy LED z zasilaczem – proces lutowania Kiedy mamy już lutownicę, cynę, taśmę LED oraz zasilacz LED z przewodami zabieramy się do lutowania. (Uwaga, instrukcja napisana w sposób prosty i zrozumiały dla laików. Osoby doświadczone mogą uważać opis za banalny).

W przypadku, gdy posiadasz zasilacz LED z wtyczką (np. 24W, podobny do zasilacza od laptopa):

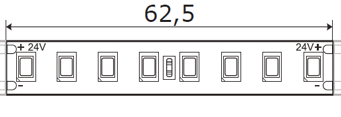

1. Na taśmie LED 12V / 24V znajdują się dwa punkty lutownicze (+ i -), na które nanosimy cynę. 2. Od zasilacza odcinamy wtyczkę. 3. Zdejmujemy izolację z przewodu (kilka mm). 4. Przy użyciu cyny przylutowujemy jeden z przewodów od zasilacza (najczęściej czerwony, czyli (+) ) do punktu lutowniczego (+) na taśmie LED. Drugi z przewodów (czarny (-)) do drugiego punktu lutowniczego (-) na taśmie. W przypadku, gdy posiadasz zasilacz LED instalacyjny (40W i więcej, najczęściej metalowy prostopadłościan)

1. Na taśmie LED 12V / 24V znajdują się dwa punkty lutownicze (+ i -), na które nanosimy cynę. 2. Zdejmujemy izolację z obu stron przewodu (kilka mm). 3. Przy użyciu cyny przylutowujemy jeden z przewodów od zasilacza (najczęściej brązowy, czyli (+) ) do punktu lutowniczego (+) na taśmie LED. Drugi z przewodów (niebieski (-)) do drugiego punktu lutowniczego (-) na taśmie. 4. Tak samo postępujemy z drugą stroną przewodu – łączymy brązowy przewód (+) z konektorem na zasilaczu (+), zaś niebieski przewód (-) z konektorem na zasilaczu (-). Bez obaw. W przypadku pomylenia (+) z (-) i błędnego połączenia taśma nie ulegnie uszkodzeniu. Należy wówczas jedynie zamienić (+) z (-).

Najczęściej popełniane błędy
• zbyt mały przekrój przewodów • brak uziemienia lub jego nie podłączanie • duże odległości między zasilaczem a odbiornikami • stosowanie zasilaczy z transformatorami • problemy z odprowadzaniem ciepła od urządzeń • podłączanie taśm LED w długich ciągach

Łączenie taśm LED w dłuższych odcinkach
W większych instalacjach z taśmami LED 12V / 24V należy pamiętać, że sama taśma LED nie jest przystosowana do pełnienia roli przewodu, ponieważ jej przekrój jest bardzo mały (zazwyczaj poniżej 0.2 mm2).

Dlatego podłączanie długich odcinków taśmy LED 12V / 24V z zasilaniem podłączonym tylko w jednym miejscu tej taśmy jest bardzo złym pomysłem – niestety często spotykanym. Taka taśma LED będzie się znacznie mocniej grzała z powodu prądu przez nią płynącego, co spowoduje niepotrzebne dogrzewanie diod i tym samym skrócenie ich żywotności. Ponadto, ze względu na spadki napięcia, im dalej od miejsca podłączenia zasilania, tym słabiej będą świecić diody na takiej taśmie. Nie dość, że będziemy mieli mniej światła, to jeszcze nasze oświetlenie wcale nie będzie takie długowieczne. W skrajnych przypadkach taśma zwyczajnie się przegrzeje i diody ulegną zniszczeniu (zazwyczaj jedna po drugiej).

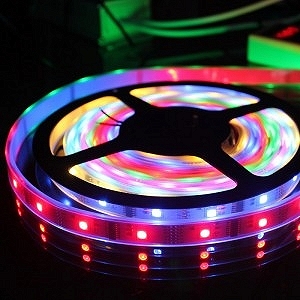

Przekroje przewodów Taśmy LED jednokolorowe 12V / 24V potrzebują przewodów dwużyłowych 2×0,5mm2, zaś taśmy LED RGB 12V / 24V czterożyłowych 4×0,25mm2 (więcej informacji o taśmach LED RGB wkrótce).

Konsekwencje dobrania zbyt małego przekroju przewodów:

1. Do odbiornika nie dociera pełne napięcia zasilania – diody LED z uwagi na mocno nieliniową charakterystykę jasności w zależności od napięcia zasilania nawet przy niewielkich spadkach napięcia będą zauważalnie słabiej świecić 2. Spadki napięcia występujące na przewodach powodują straty mocy oraz grzanie się przewodów – w skrajnych przypadkach przewód może się rozgrzać na tyle mocno, że stopi się jego izolacja co może prowadzić do zwarcia lub nawet pożaru. Dodatkowo niepotrzebnie tracimy moc na grzanie co znacznie obniża sprawność systemu oświetlenia LED i w efekcie oszczędności płynące ze stosowania technologii LED.

Prąd płynący w obwodzie jest kluczowy dla doboru przekroju przewodów i zależy bezpośrednio od napięcia zasilania. Przewód dobrany poprawnie dla 230 V będzie zdecydowanie zbyt cienki dla 12 V!

Podsumowanie Łączenie taśm LED z zasilaczem nie jest skomplikowaną sprawą. Jeśli jednak nie posiadamy podstawowych umiejętności lutowniczych, sprzętu bądź nie chcemy tracić czasu warto zlecić łączenie taśm doświadczonej firmie. Elektronicy w firmach zajmują się tym na co dzień, posiadają wypracowane do perfekcji zdolności manualne. Szczególnie, że niektóre firmy nie pobierają opłat za łączenie taśm i pomoc w doborze odpowiedniego zestawu. Często niezbędne jest tworzenie sekcji, wykorzystanie wzmacniaczy, aby taśmy świeciły poprawnie i zachowały pełną żywotność. Dlatego pomoc bywa nieodzowna.

Niedoświadczenie w doborze zasilacza i przewodów może poskutkować uszkodzeniem lub spadkiem żywotności naszej taśmy LED.
